EFFECT OF THE SOURCE IMPEDANCE

EFFECT OF THE SOURCE IMPEDANCE

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. tujuan

1. Tujuan

[kembali]

Mengetahui definisi impedansi
Mengetahui komponen rangkaian Effect of The Source Impedance
Mensimulasikan rangkaian Effect of The Source Impedance

2. Komponen [kembali]

Resistor

Resistor adalah salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada resistor berbanding terbalik dengan arus yang melewatinya (V = IR)
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor.

2. Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik. Osiloskop dilengkapi dengan tabung sinar katode. Peranti pemancar elektron memproyeksikan sorotan elektron ke layar tabung sinar katode.

3. Ground

Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

3. Pembahasan

[kembali] Pada bagian ini, efek dari beban yang diterapkan diselidiki menggunakan model dua-port. Model ini dapat diterapkan pada amplifier yang dikendalikan oleh arus atau tegangan. AvNL adalah, sebagaimana didefinisikan sebelumnya, penguatan sistem tanpa beban yang diterapkan. Ri dan Ro adalah impedansi input dan output dari amplifier sebagaimana ditentukan oleh konfigurasi. Idealnya, semua parameter model tidak terpengaruh oleh perubahan beban atau resistansi sumber. Namun, untuk beberapa konfigurasi penguat transistor, Ri bisa sangat sensitif terhadap beban yang diterapkan, sedangkan untuk yang lain Ro bisa peka terhadap resistansi sumber. Dalam kasus apa pun, begitu AvNL, Ri, dan Ro didefinisikan untuk konfigurasi tertentu, persamaan yang akan diturunkan dapat digunakan. Menerapkan beban ke sistem dua-port .akan menghasilkan konfigurasi. Menerapkan aturan pembagi tegangan ke sirkuit output akan menghasilkan

Arus input juga diubah oleh adanya resistansi sumber sebagai berikut:

4. Prinsip [kembali]

Rangkaian ini menggunakan 2 VSine yang merupakan sumber tegangan AC. Masing-masing Vsine disambungkan ke 2 buah resistor. Untuk melihat gelombang yang dihasilkan, digunakan osiloskop. Channel A pada osiloskop disambungkan ke positif dari Vsine, Channel B disambungkan ke kabel pada R2, channel C disambungkan ke positif Vsine, dan channel D disambungkan pada kabel R3. Amplitudo dan frekuensi pada Vsine harus diatur agar osiloskop dapat menghasilkan gelombang. Pada simulasi ini amplitudo yang dipakai adalah 10 dan frekuensi yang dipakai adalah 10. Maka, hasilnya akan terbentuk 4 gelombang yang berbeda-beda dengan tegangan yang sama.

5. Gambar Rangkain [kembali]

6. Video Simulasi [kembali]

7. LINK DOWNLAD [kembali]

[kembali]

Video Rangkain [KLIK DISINI]
Rangkain Proteus[KLIK DISINI]
Materi rangkain [KLIK DISINI]
Gambar rangkain [KLIK DISINI]
Data sheet komponen [KLIK DISINI]

Contoh:

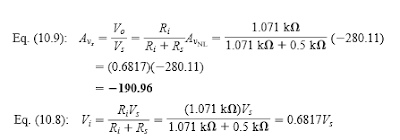

Dari gambar 10.11, sumber dengan resistansi internal telah diterapkan pada fixed-bias transistor amplifier dari contoh 10.1 (gambar 10.3)

a. Tentukan tegangan Avs=Vo/Vs, berapa persen dari sinyal yang diterapkan muncul di terminal input amplifier?

b. Tentukan tegangan Avs=Vo/Vs dengan model re.
