| gambar 1. resistor |
Spesifikasi:
 |
| gambar 3. alternator |
d. relay
 |
| gambar 4. relay |
Konfigurasi pin:
Spesifikasi:
 |
| gambar 5. baterai |
f. op-amp
 |
| gambar 6. op-amp |

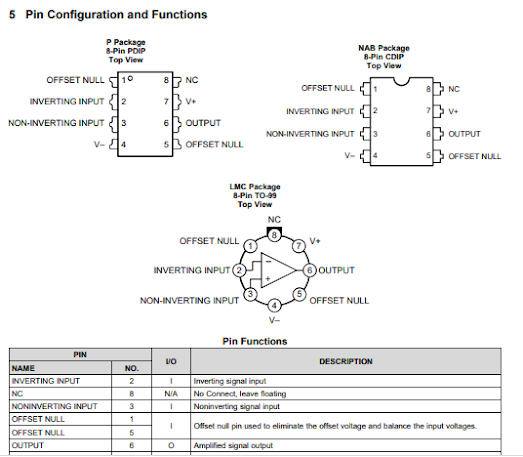

Konfigurasi pin:
Input:
a. load cell
 |
| gambar 2. load cell |
response vibration sensor:
Output:
a. lampu
 |
| gambar 7. lampu |
Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm, juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser. Sederhananya buzzer mempunyai 2 buah kaki yaitu positive dan negative.
Spesifikasi:
- Resistor
Resistor memiliki nilai resistansi atau hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik, dengan resistansi tertentu yang dapat menghasilkan tegangan listrik di antara kedua pin. Nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir.
Cara menghitung nilai resistor:
Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :
Perhitungan untuk resistor dengan 4 gelang warna :
· Masukkan angka langsung dari kode warna gelang ke-1 (pertama)
· Masukkan angka langsung dari kode warna gelang ke-2
· Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)
· Gelang ke 4 merupakan toleransi dari nilai resistor tersebut
Perhitungan untuk resistor dengan 5 gelang warna :
· Masukkan angka langsung dari kode warna gelang ke-1 (pertama)
· Masukkan angka langsung dari kode warna gelang ke-2
· Masukkan angka langsung dari kode warna gelang ke-3
- OP AMP
OPAMP
Operasional Amplifier atau lebih dikenal dengan Op Amp adalah suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna. Penguat ini memiliki dua input yaitu inverting dan non-inverting, serta sebuah terminal output.
Spesifikasi:
- LAMP
Lampu adalah sebuah benda yang berfungsi sebagai penerang, lampu memiliki bentuk seperti botol dengan rongga yang berisi kawat kecil yang akan menyalah apabila disambungkan ke aliran listrik.
Sejarah Singkat Lampu
Awal hadirnya lampu dari seorang ilmuan yang dianggap bodoh, walau pun dianggap bodoh dan sering gagal tapi orang ini tidak menyerah dalam eksperimen menciptakan lampu setelah bertahun-tahun lamanya sang ilmuwan pun menciptakan bola Lampu.
Ilmuwan yang menemukan atau bisa disebut pencipta bola Lampu adalah Thomas Alfa Edison.Perjuangan panjang yang dilakukan Thomas, sekarang mendapatkan hasil, yang dulunya selalu gagal kini penemuannya hampir semua orang menggunakannya.
Jenis-jenis Lampu
1. Lampu Halogen
Lampu ini menggunakan kawat dan bahan tungsten dan di dalam ruang vakumnya diberi gas. Gas mi mempunyai fungsi menciptakan sinar yang kuat. Lampu halogen mi digunakan sebagai Lampu sorot.
Lampu halogen biasanya memiliki reflektor (cermin dibelakangnya) untuk memperkuat cahaya yang keluar. Fittingnya biasanya khusus, namun saat ini ada pula yang dengan jenis fitting biasa.
Lampu jenis ini merupakan lampu spot yang baik.
Lampu spot adalah Lampu yang cahayanya mengarah ke satu area saja, misalnya Lampu untuk menerangi benda seni secara terfokus. Lampu ini baik untuk digunakan sebagai penerangan taman untuk membuat kesan dramatis dari pencahayaan terpusat seperti menerangi patung, tanaman, kolam atau area lainnya. JenisLampu ini sebenarnya merupakan Lampu filamen yang sudah berhasil dikembangkan menjadi lebih terang, namun juga kebutuhan energi (watt) yang relatif sama.
2. Lampu Pijar
Lampu jenis ini berpijar kawat filamennya saat aliran listrik mengalirinya. Pijaran kawat inilah yang berubah menjadi cahaya.
Jenis Lampu ini sangat mudah menyala tetapi sangat panas untuk pemakaian yang relatif lama. Oleh karena itu. Lampu jenis ini boros energi.Warna cahaya Lampu pijar adalah kuning derajat suhu warna 2‟500 – 2‟700 K (Kelvin) Jenis Lampu yang dikembangkan Thomas Alfa Edison ini memakai filamen tungsten yaitu semacam kawat pijar didalam bola kaca yang diisi gas nitrogen, argon, kripton, hidrogen dan sebagainya.
Lampu ini membutuhkan lebih banyak energi dibandingkan Lampu TL untuk mendapatkan tingkat terang yang sama. Lampu pijar atau bohlam biasa ini hanya bertahan 1000 jam atau untuk rata-rata pemakaian 10 jam sehari semalam, hanya bertahan kira-kira 3 – 4 bulan, dan setelah itu kita harus membeli bohlam baru.
3. Lampu T
Lampu ini menyala sebab adanya bahan fosfor yang mengubah sinar ultraviolet menjadi cahaya. Jenis Lampu ini lebih terang dan hemat dibandingkan lampu pijar.
Jenis Lampu ini juga dikenal dengan Lampu neon.Saat ini Lampu neon bentuknya
bermacam-macam, ada yang bentuknya memanjang biasa, bentuk spiral atau tornado, dan ada juga yang bentuk memanjang vertikal dengan fitting (bentuk pemasangan ke kap Lampu) yang mirip seperti lampu pijar biasa. Lampu TL lebih hemat energi dibandingkan Lampu pijar, karena lebih terang. Untuk Lampu TL yang baik (merk bagus), bisa bertahan 15.000 jam atau setara dengan 10 tahun pemakaian, harganya juga sekitar 10x lampu pijar biasa. Sedangkan LampuTL yang berkualitas buruk mungkin bisa bertahan 4-6 bulan saja (saat ini banyak bermunculan merk Lampu „hemat energi‟ yang murah, namun kualitasnya rendah). Lampu TL saat ini juga banyak memiliki varian dan bentuk seperti diatas dengan fitting ulir yang biasa dipakai untuk Lampu bohlam biasa.Dengan jumlah watt (energi listrik) yang lebih kecil, Lampu TL atau neon lebih murah digunakan daripada membeli Lampu pijar biasa, dan saat ini jenis Lampu TL juga bervariasi baik bentuk, fitting pemasangan, serta warna cahayanya ada yang putih, kuning, dan warna lainnya. Dengan keseimbangan antara harga dan lama pemakaian, lampu TL banyak digunakan untuk penerangan toko, mall, serta tempat-tempat lain yang membutuhkan cahaya terang dan lebih hemat energi.
Lampu LED ini merupakan jenis Lampu yang paling hemat pemakaian energinya. Lampu ini konstruksinya kecil sehingga dapat diterapkan dalam berbagai aplikasi. Disamping itu, warna yang dihasilkan berwarna-warni sehingga nampak indah.
Jenis-jenis Lampu memang sangat menguntungkan bagi kehidupan kita. Dengan mempergunakan jenis Lampu yang sesuai, maka dekorasi rumah kita dapat menjadi indah.
Lampu ini merupakan sirkuit semikonduktor yang memancarkan cahaya ketika dialiri
listrik. Sifatnya berbeda dengan filamen yang harus dipijarkan (dibakar) atau lampu TL yang merupakan pijaran partikel. Lampu LED memancarkan cahaya lewat aliran listrik yang relatif tidak menghasilkan banyak panas. Karena itu Lampu LED terasa dingin dipakai karena tidak menambah panas ruangan seperti lampu pijar. Lampu LEDjuga memiliki warna sinar yang beragam, yaitu putih, kuning, dan warna-warna lainnya.
Satu varian bentuk Lampu LED , dimana bentuk Lampu LED yang menggantikan bohlam bisa bermacam-macam. Yang pasti adalah Lampu LED merupakan Lampu berisi kumpulan LED kecil dengan warna putih atau kuning.
Lampu LED merupakan lampu paling hemat energi diantara jenis Lampu lainnya,
meskipun harganya relatif mahal.
- Buzzer
- Relay

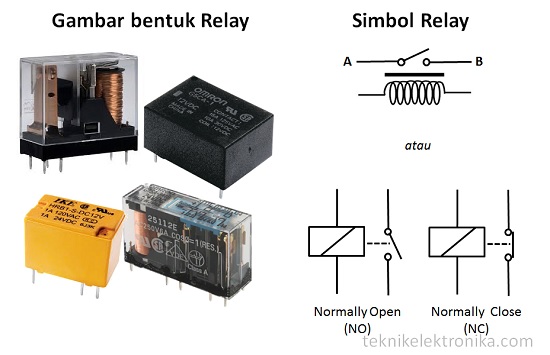

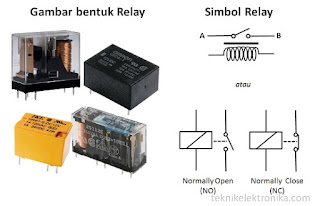

Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring
Berikut ini merupakan gambar dari bagian-bagian relay :
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
· Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
· Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Ground
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
Kegunaan Ground
1. Titik kembali nya arus atau sinyal listrik
2. Pelindung terhadap gelombang elektromagnetik dari udara sekitar
3. Pengaman setrum jika ada kerusakan (ground sesungguhnya)
4. Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian.
5. Menghilangkan dengung (hum) pada penguat audio (amplifier)
6. Mengurangi Noise pada penguat audio (amplifier)
7. Pada kendaraan (mobil atau motor) mengurangi kebutuhan kabel listrik, karena menjadikan body motor atau mobil sebagai pengganti kabel negatif.
8. dll.
- Sensor Vibration
Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.
- Macamnya
Sensor fibrasi ini dibagi menjadi dua macam yaitu :
A. Kontak
Sensor ini disebut juga cassing measurement. Sensor yang digunakan adalah sensor seismic transduser, yaitu sensor yang digunakan untuk mengukur kecepatan dan percepatan. Untuk mengukur kecepatan menggunakan velocity probe dan velomitor probe, sedangkan untuk mengukur percepatan menggunakan sensor acceleration probe.
a. Velocity probe
Ujung sensor ini akan bersentuhan langsung dengan benda yang akan diukur fibrasinya, sensor ini berfungsi untuk mengukur getaran dari suatu alat atau mesin menggunakan kecepatan sebagai parameternya.
- Sensor Strain Gauge
 |
| gambarstruktur strain gauge |
 |
| gambar 9. aplikasi strain gauge pada jembatan wheatstone |
Karakteristik
 |
| gambar 10. grafik resistansi terhadap beban |
- Ambil komponen yang dibutuhkan seperti resistor, strain gauge, dan baterai
- Rangkai setiap komponen
- Ubah spesifikasi komponen sesuai kebutuhan
- Tambahkan Voltmeter
- Jalankan rangkain
