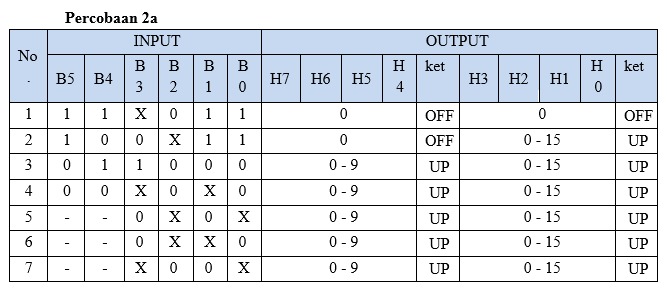

1. Jurnal [back]
2. Hardware [back]
Alat dan Bahan:
Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang
berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi
perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel
kebenaran dari JK Flip-Flop.
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan
hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output)
1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin
menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus
bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”).
Contohnya : Z = X + Y.
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan
hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output)
Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan
menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan
(Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika
AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali.
Contohnya : Z = X.Y atau Z = XY.
Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan
hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter
(Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan
(kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin
mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau
Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan
dengan simbol minus (“-“) di atas Variabel Inputnya.
Clock merupakan sinyal listrik yang berupa suatu denyutan dan berfungsi
untuk mengkoordinasikan atau mengsinkronisasikan setiap aksi-aksi atau
proses-proses yg dilakukan oleh setiap komponen didalam perangkat
elektronika.
Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan
Layar Tujuh Segmen adalah komponen Elektronika yang dapat
menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau
Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti
pada Microwave Oven ataupun Pengatur Suhu Digital . Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W.
Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED
(Light Emitting Diode).
IC ini berfungsi untuk mengubah data BCD sehingga dapat ditampilkan ke
7-Segmen dan 7-Segmen yang digunakan untuk IC 74LS47 adalah 7-Segmen Common Anoda. BCD adalah data digital terdiri dari 4 digit dan nilai desimalnya
antara 0-9 sedangkan nilai di atas 9 digunakan sebagai tanda atau indikator lainnya.
IC ini berfungsi untuk mengubah data BCD sehingga dapat ditampilkan ke
7-Segmen dan 7-Segmen yang digunakan untuk IC 74LS47 adalah 7-Segmen Common Anoda. BCD adalah data digital terdiri dari 4 digit dan nilai desimalnya
antara 0-9 sedangkan nilai di atas 9 digunakan sebagai tanda atau indikator lainnya.
IC ini berfungsi untuk mengubah data BCD sehingga dapat ditampilkan ke
7-Segmen dan 7-Segmen yang digunakan untuk IC 74LS47 adalah 7-Segmen Common Anoda. BCD adalah data digital terdiri dari 4 digit dan nilai desimalnya
antara 0-9 sedangkan nilai di atas 9 digunakan sebagai tanda atau indikator lainnya.
IC ini berfungsi untuk mengubah data BCD sehingga dapat ditampilkan ke
7-Segmen dan 7-Segmen yang digunakan untuk IC 74LS47 adalah 7-Segmen Common Anoda. BCD adalah data digital terdiri dari 4 digit dan nilai desimalnya
antara 0-9 sedangkan nilai di atas 9 digunakan sebagai tanda atau indikator lainnya.
IC 74192 PRESETTABLE BCD/DECADE UP/DOWN COUNTER , Ic ini mempunyai saudara yang berseri 74193, perbedaan kedua ic
adalah jika 192 ia hanya akan mencacah nilai biner decade atau dari 0000
sampai 1001 dalam biner atau 0 sampai 9 dalam desimal, dengan kata lain ic
ini merupakan pencacah modulo 10. Sedangkan untuk seri 193 ia akan
melakukan pencacahan dari 0000 sampai 1111 atau 0 sampai 15 dalam bilangan
desimal atau dengan kata lain ic ini adalah ic counter modulo 16/
Saklar atau dalam bahasa Inggris disebut Switch adalah salah satu
komponen yang penting dalam setiap rangkaian atau perangkat elektronik.
Seperti pada artikel yang disebutkan sebelumnya, Saklar atau Switch adalah
perangkat yang digunakan untuk memutuskan atau menghubungkan aliran arus
listrik. Meskipun saat ini telah banyak yang menggunakan saklar atau
switch elektronik yang menggunakan sensor ataupun rangkaian yang terdiri
komponen semikonduktor seperti transistor, IC dan dioda. Namun saklar
mekanik atau mechanical switch masih tetap memegang peranan penting pada hampir semua perangkat
atau peralatan listrik dan elektronik.
Light Emitting Diode atau sering disingkat dengan LED adalah komponen
elektronika yang dapat memancarkan cahaya monokromatik ketika
diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari
bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED
tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga
dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti
yang sering kita jumpai pada Remote Control TV ataupun Remote Control
perangkat elektronik lainnya.
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi
atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus
listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa
Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat
dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω).
Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang
juga merupakan seorang Fisikawan Jerman.
3. Video Simulasi [back]
4. Analisa [back]
1. Analisa output percobaan berdasarkan IC yang digunakan
jawab:
pada rangkain percobaan 2 ini, terdapat 2 buah IC , yaitu IC 74LS90D dan IC 7493N. Pada rangkain percobaan 2 ini IC 74LS90D untuk outputnya tidak dalam kondisi high low atau toggle, dapat diperhatikan pada LED yang terhubung pada output IC ini yang menyala dengan konstan. Sedangkan pada IC 7493N dari percobaan 1 sampai 7 IC ini selalu mengalami kondisi high low atau toggle apabila kedua atau salah satu input IC belogika 1.
2. jika switch 3 dan 4 off, analisa output yang didapatkan IC 74LS90D!
jawab :
Ketika switch 3 dan 4 dikondiskan off, maka keluaran output
dari IC tersebut sama dengan sebelumnya, dimana LED yg terhubung ke output IC
yang digukan sebagai indicator keluaran IC tersebut hidup dan mati secra
konstan dan continiu. Namun ketika switch 2 juga di off kan, maka ouput dari IC
pada pin QA dan QD berlogika high/1 sedangkan untuk pada output pin QB dan QC
berlogika low/0
1 5. Link Download [back]
File HTML - Download
File Rangkaian - Download
Video Simulasi - Download
